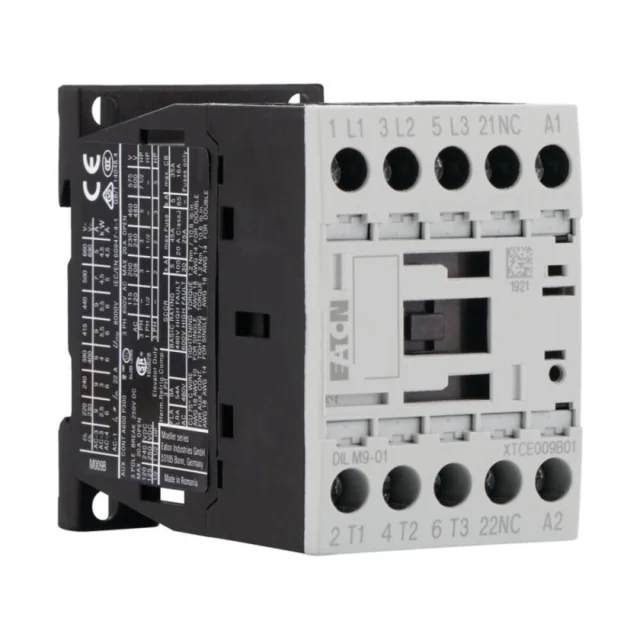

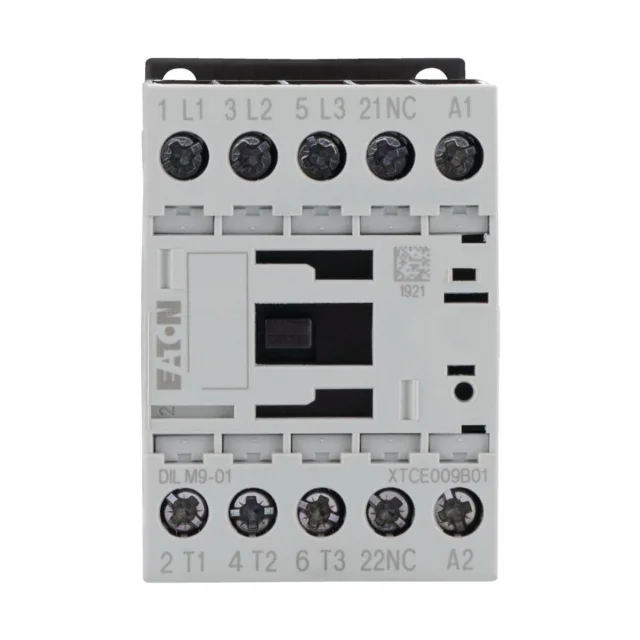

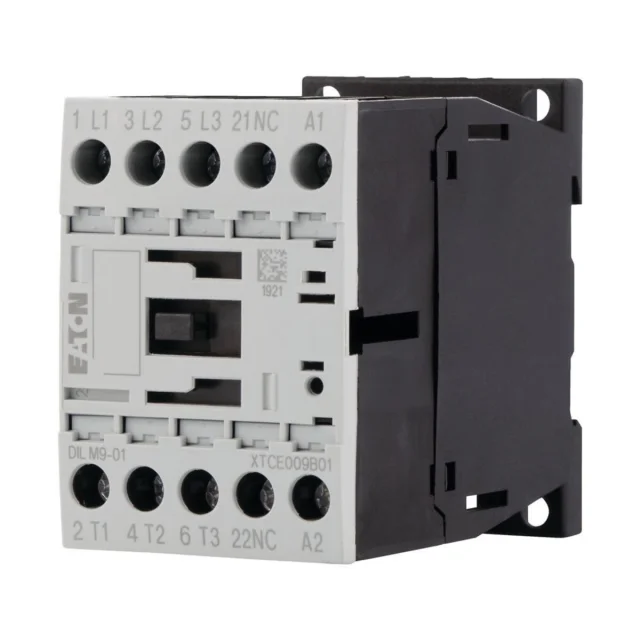

Eaton električni kontaktor DILM9-01(24VDC)
Izvajalec: Eaton
Naziva: Močnostni kontaktor 1Ö 4kW/400V,DC
Tip: DILM9-01(24VDC)
Napetost krmilnega napajanja Us pri AC 50 Hz: 0 V
Napetost krmilnega napajanja Us pri AC 60 Hz: 0 V
Napetost krmilnega napajanja Us pri enosmernem toku: 24 V
Trip napetosti za sprožitev: DC
Napetostni delovni tok Ie pri AC-1, 400 V: 22 A
Napetostni delovni tok Ie pri AC-3, 400 V: 9 A
Napetostna delovna moč pri AC-3, 400 V: 4 kW
Napetostni delovni tok Ie pri AC-4, 400 V: 6 A
Namenska delovna moč pri AC-4, 400 V: 2,5 kW
Namenska delovna moč NEMA: 3,7 kW
Primerno za serijsko vgradnjo: ne
Število pomožnih kontaktov kot NC kontaktov: 1
Tip priključka glavnega tokokroga: Vijačni priključek
Število NO kontaktov kot glavnih kontaktov: Vključitev v omrežje: 3Eaton močnostni kontaktor DILM9-01(24VDC): več podrobnostiMočnostni kontaktor, Uporaba: Močnostni kontaktor za motorje, Močnostni kontaktorji do 170 A, 3-polni, Kategorija uporabe: AC-1: Neinduktivna ali šibko induktivna obremenitev, uporovne peči, AC-3: motorji s kletko: AC-4: motorji s kletko: zagon, izklop med delovanjem, AC-4: motorji s kletko: Vključevanje, zaviranje z nasprotnim tokom, vzvratna vožnja, vijačenje, Tehnika priključitve: vijačne sponke, Opomba: Primerno tudi za motorje razreda učinkovitosti IE3, Polja: 3-polni, Nazivni delovni tok AC-3 380 V 400 V: Ie= 9 A, Nazivni delovni tok AC-1 konvencionalni toplotni tok, 3-polni, 50-60 Hz odprt pri 40 °C: Ith = Ie= 22 A, v ohišju: Ith= 18 A, nazivni obratovalni tok AC-1 konvencionalni toplotni tok 1-pol odprt: Ith= 18 A, nazivni obratovalni tok AC-1 konvencionalni toplotni tok 1-pol odprt: Ith= 50 A, v ohišju: Ith= 45 A, največja nazivna delovna moč trifazni motorji 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, max. Nazivna delovna moč trifaznih motorjev 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 2,5 kW, 660 V 690 V: P= 3,6 kW, lahko se kombinira s pomožnim stikalom: DILA-XHI(V).., konfiguracija kontaktov NC = NC kontakt: 1 NC, opomba: Stikalni elementi v skladu s standardom EN 50012, vgrajeno varistorsko zaščitno vezje, z zrcalnim kontaktom, vrsta toka AC/DC: enosmerni pogon EAN: 4015082767402
Priloženo: Eaton (Moeller) kontaktor 1Ö 4kW/400V,DC DILM9-01(24VDC), enota pakiranja: 1 kos, EAN: 4015082767402
Slika je podobna.
Upoštevajte tehnične podatke in EAN izdelka.
